随着新能源汽车的普及，电池管理系统（BMS）作为动力电池的核心部件，其重要性日益凸显。本文将详细介绍BMS的功能、架构及其在电动汽车中的应用。

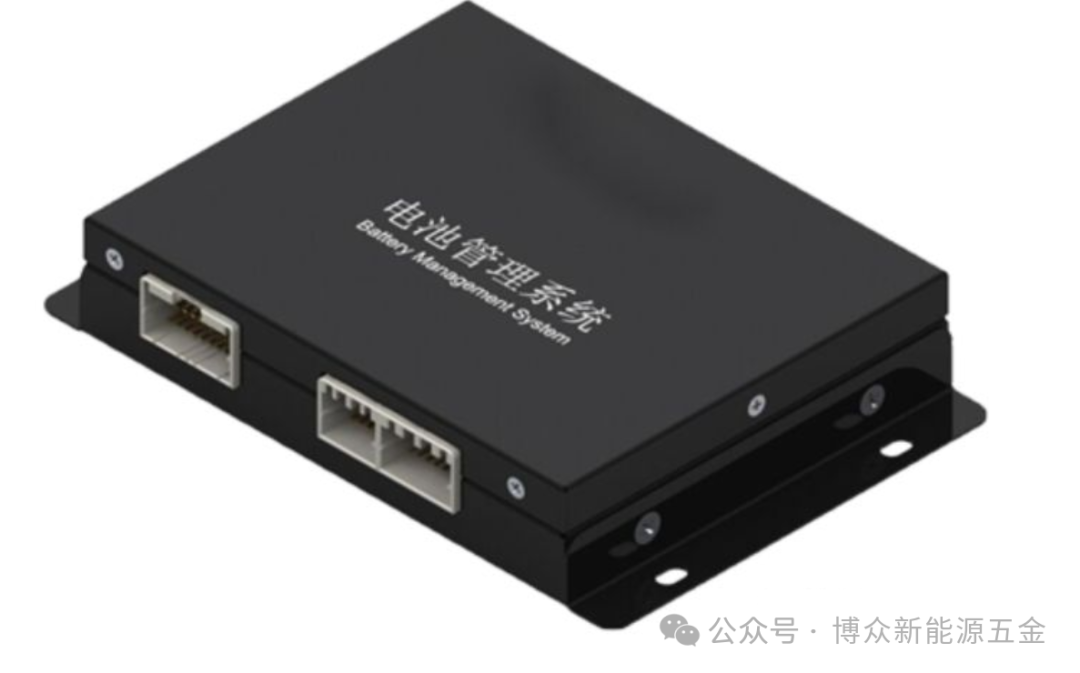

BMS示意图
一、BMS的定义与重要性
BMS，即电池管理系统（Battery Management System），被誉为电池的“保姆”或“管家”。其主要功能是智能化管理和维护电池单元，防止过充电和过放电，延长电池寿命，并实时监控电池状态。
BMS硬件架构
-
核心功能： -
实时监控电池电压、电流、温度 -
预估电池剩余容量（SOC） -
防止电池过充、过放及过热 -
主动均衡电池一致性
-

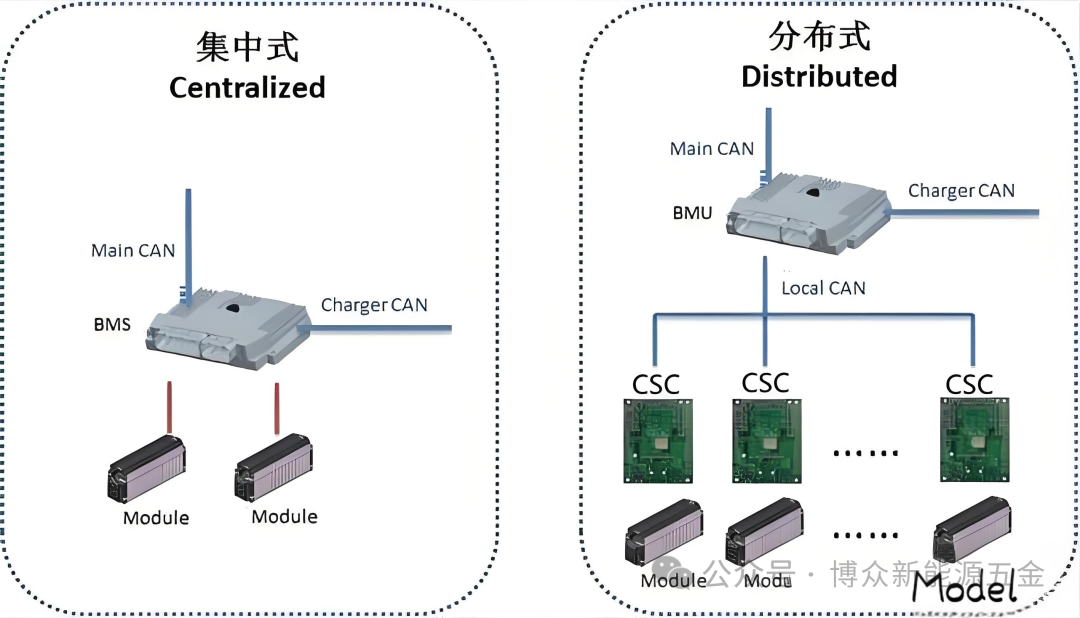

二、BMS的架构组成
1. 集中式架构
集中式BMS具有成本低、结构紧凑、可靠性高的优点，适用于容量低、总压低的电池系统，如电动工具、机器人、IOT智能家居等。
-
高压区域：负责单体电池电压采集、系统总压采集、绝缘电阻监测。 -
低压区域：包括供电电路、CPU电路、CAN通信电路、控制电路。

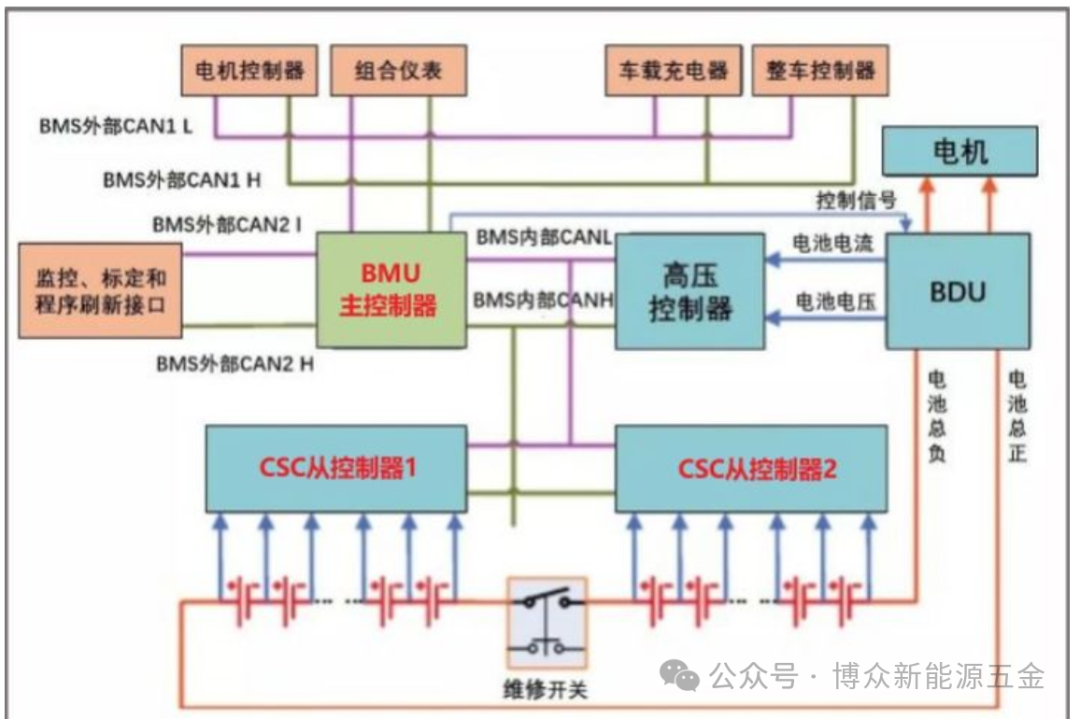

2. 分布式架构
分布式BMS适用于高容量、高总压的电池系统，如电动汽车、储能系统等。其优势在于模块化设计，支持更大的电池系统。
-
从控单元（CSC）：负责电压检测、温度检测、均衡管理。 -
高压管理单元（HVU）：监测电池总压、母线总压、绝缘电阻。 -
主控单元（BMU）：进行电池状态评估、管理及通信。
三、BMS的核心功能
1. 电芯监控技术
-
电压采集：单体电池电压的精确采集。 -
温度采集：单体电池及散热液体温度监测。 -
电流检测：电池组电流的实时检测。
2. SOC（荷电状态）技术
SOC是BMS中最重要的参数，直接影响电池的续航能力。高精度的SOC估算可以使电池组发挥最大的效能。
3. 均衡技术
-
被动均衡：通过电阻放热释放多余电量，电路简单可靠。 -

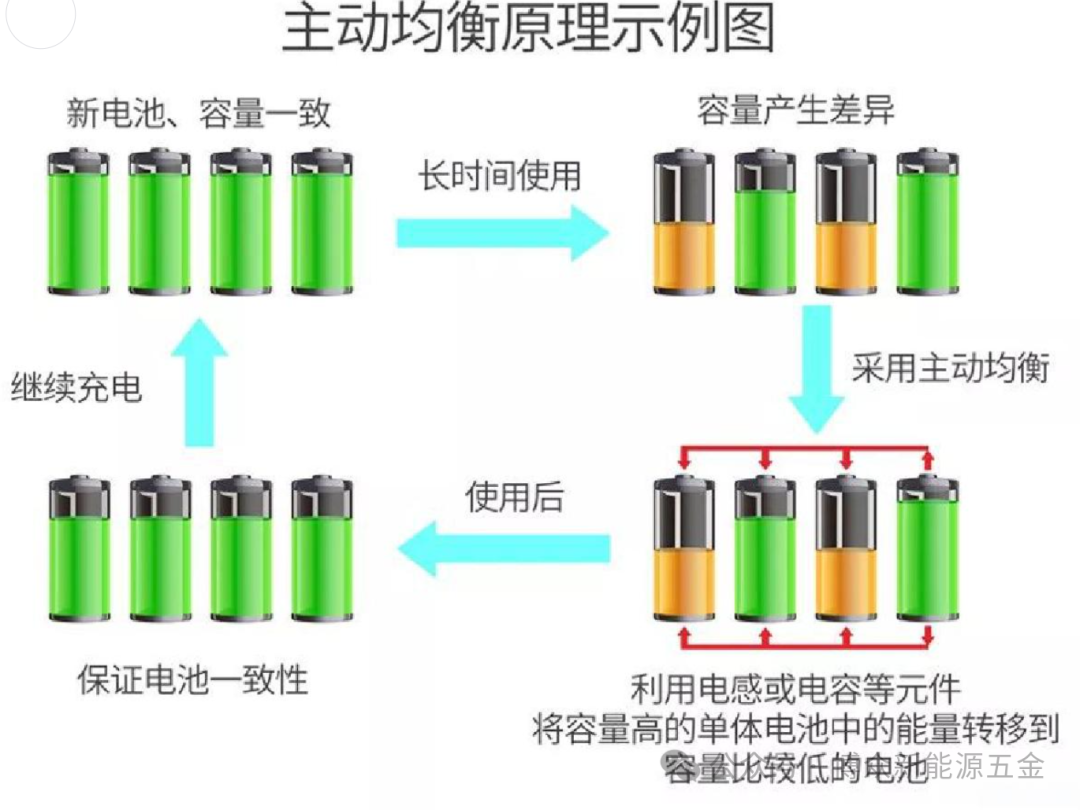

主动均衡：将多余电量转移至低容量电芯，提高使用效率。
四、BMS在电动汽车中的应用
BMS在电动汽车上的应用可追溯到丰田HEV车型。随着锂电池技术的发展，BMS的功能也在不断提升。
-
集中式BMS：适用于小型电动车辆。 -
分布式BMS：适用于大型电动车辆和储能系统。
电动汽车BMS应用图
五、BMS的未来发展趋势
随着动力电池系统在汽车领域的广泛应用，BMS的标准化和模块化设计成为趋势。标准化的电池Module将提高电池的通用性和可靠性。
-
标准化Module：实现电池管理系统与电池的高度集成。 -
模块化设计：支持不同电池系统的串并联配置。
六、国内BMS产业现状
我国BMS企业主要分为电池厂自营、整车厂自营和第三方经营三种类型。宁德时代、比亚迪等企业在BMS领域具有较强的市场竞争力。
-
电池厂自营：掌握核心技术，市场竞争力强。 -
整车厂自营：成本优势明显。 -
第三方经营：提供多样化的BMS解决方案。
七、结论
BMS作为新能源汽车的核心部件，其发展直接影响电动汽车的性能和安全。随着技术的不断进步，BMS将在新能源汽车的发展中发挥更大的作用。
专业提示：在选择BMS时，应根据具体应用场景，综合考虑电池容量、环境条件、安装方式等因素，选择最适合的BMS架构和功能。
