铜排浸塑作为一种主流的铜排绝缘工艺，正逐渐在众多领域崭露头角，但是在动力电池包内应用较少，储能系统较多使用，为什么呢，请看文章分析。
一、铜排浸塑的概念

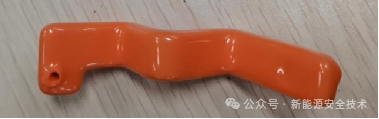

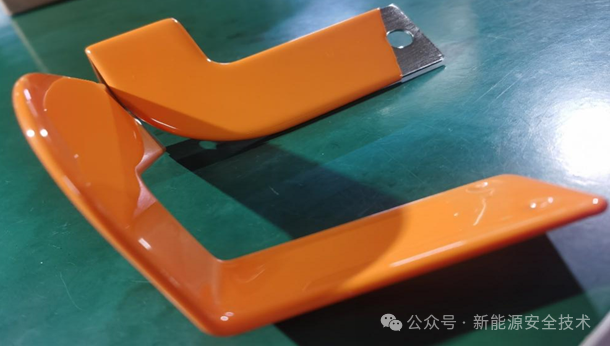

铜排浸塑，是指通过特定工艺，将液态胶状绝缘材料均匀地覆盖在铜排表面，形成一层绝缘保护层。

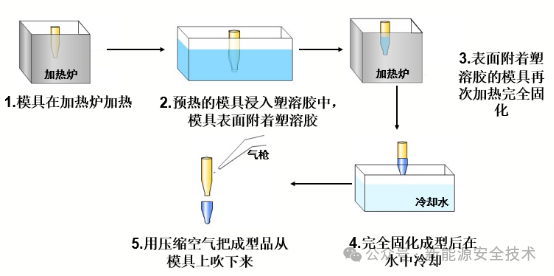

二、工艺流程
1、预热：将铜排送入炉中预热，加热的目的是使铜排表面达到适宜的活化温度，确保后续浸胶时胶状绝缘材料能快速附着并均匀铺展，同时减少气泡产生。预热温度需根据铜排尺寸、材质及胶状材料类型精准调整。
2、浸胶：将加热后的铜排迅速浸入到胶状绝缘材料中，浸胶时间根据所需绝缘层厚度设定。同时严格控制铜排的提升速度，速度过快会导致绝缘层表面出现波纹或厚度不均，过慢则可能使局部涂层过厚或产生流挂。胶状材料需保持稳定的粘度，以确保涂层均匀性。
3、塑化：将已浸胶的铜排再次送入炉中加热，使胶状材料经历熔融、交联固化过程，最终塑化成型。塑化过程需精准控制温度曲线，避免局部过热或固化不完全。
4、冷却：塑化完成后，将铜排浸到水中，进行冷却。
5、脱模：把铜排从挂钩或者螺栓上取下即可完成脱模。成品需要将两端的预留部位通过后加工割胶处理。
三、采用的绝缘材料
浸胶采用的绝缘材料主要为聚氯乙烯（PVC）胶状材料，由 PVC 树脂、增塑剂、稳定剂、填充剂等混合而成，常温下呈胶状流体。
其成本低、流动性好，适合批量生产，温度可做到 – 40℃-125℃，绝缘强度可达 20-28kV/mm，能满足动力电池和储能电气场景需求。
四、铜排浸胶的特点
1、绝缘性能稳定：能承受 3500V AC/DC 及以上电压，绝缘效果可靠，可有效防止电流泄漏。
2、涂层均匀性好：由于胶状材料流动性佳，覆盖在铜排表面后能形成较为均匀的绝缘层，尤其适合形状复杂的铜排。
3、附着力较强：经塑化后，胶状材料与铜排表面结合紧密，剥离强度≥4N/cm，不易脱落。
五、耐温等级与绝缘层厚度
1、耐温等级
以 PVC 胶状材料为例，使用温度可达到在 – 40℃-125℃。
2、绝缘层厚度
绝缘层单边厚度一般在 1-2mm 之间。
3、耐腐蚀性
能抵御一般潮湿、粉尘环境的侵蚀，在盐雾测试（5% NaCl 溶液，35℃，192 小时）中表现良好。
六、铜排浸塑应用分析
1、动力电池方面：
空间与重量限制：动力电池包对空间和重量极为敏感，浸胶会增加铜排的厚度和重量，在BDU和模组内应用空间受限，不利于追求高能量密度、轻量化的动力电池系统应用。
散热限制：动力电池在充放电过程中会产生大量热量，而浸胶形成的绝缘层（尤其是较厚的涂层）会阻碍热量散发，可能导致电池组局部温度过高，影响性能和安全性。
2、储能方面：
环境适应性：储能系统多为固定安装，对空间和重量限制宽松。浸胶铜排的良好绝缘性、耐腐蚀性，能适应潮湿、粉尘等复杂环境，保障系统稳定运行。
安全性要求：储能系统容量大，安全至关重要。浸胶铜排的高绝缘性能，能降低漏电风险，满足安全要求。
综上所述，铜排浸胶工艺在绝缘性能、成本等方面具有优势，但受限于空间、重量、散热，在动力电池领域较少应用；而在储能等对空间、重量要求较低的场景中，具有良好的应用前景，能为电气系统安全稳定运行提供可靠保障。
声明：网站中发布的内容转载于网络，文章中如有涉及到广告信息请自行甄别。如有侵权请联系网站管理员，第一时间删除！发布者：马克，转转请注明出处：https://www.niedai.com/4283.html
