CCS集成母排热压集成工艺及其设备供应商介绍

马克 • 2024年10月15日下午4:16 • 储能技术 • 阅读 214

CCS集成母排主要由信号采集组件、塑胶结构件、铜铝排、连接器等组成，通过热压合或铆接等工艺连接成一个整体，用于新能源汽车、储能电池模组内，实现电芯高压串并联以及电池的温度采样、电芯电压采样功能，并通过信息采样组件与连接器将温度和电压等信息传输至BMS系统，属于BMS系统的一部分。

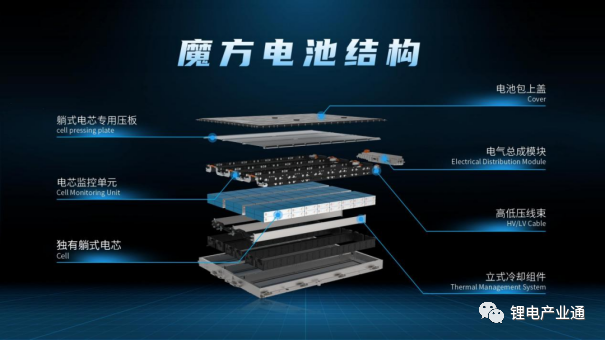

图上汽魔方电池中的CCS集成母排

在CCS行业发展初期，产品主要是注塑托盘线束采样CCS。随着电池结构的不断创新，CCS的信号采集组件、集成工艺等也在不断发展，目前CCS的信号采集组件有线束、PCB、FPC、FFC、FDC等方案，集成工艺也有注塑支架、吸塑板、热压、PC模切等，形成多种技术路线并行发展的局势。

其中热压工艺，是将信号采集组件（FPC/PCB/FFC等）、铝巴、PET绝缘膜等原材料组装好后，放置在热压机的工作区域中，通过施加一定的温度和压力，将铝巴及信号采集组件等组件压合成一块薄片，再通过焊接方式实现镍片和铝巴的电连接，接着进行视觉检测、电性能检测等检测后包装入库。

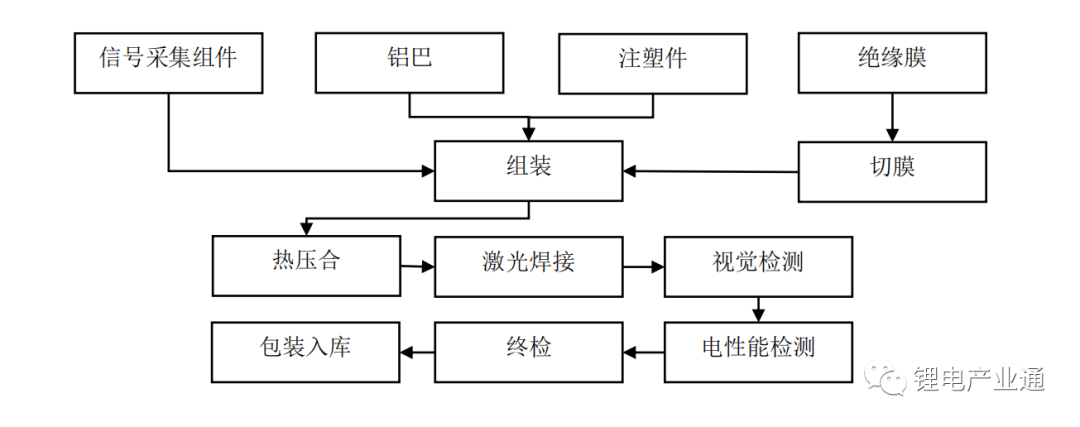

图 CCS集成母排热压工艺流程，截取自西典新能招股书

CCS集成母排热压成型，可以有效减小产品体积、重量以及减少配件数量，使CCS集成母排结构更加轻薄、规整，集成度高，密封绝缘可靠，可实现自动化装配，有助于提升电池模组的空间利用率和生产效率，符合行业轻量化、集成化以及大模组的发展趋势，近年来得到较快发展。

那么，作为这一制程中的关键设备，CCS集成母排热压成型设备的供应商有哪些？我们来简单了解一下：

东莞市新定源机电设备有限公司

东莞市新定源机电设备有限公司成立于2010年，专注于以热为主设备、自动化应用，为客户提供热焊接、热成型自动化设备解决方案。2015年成立新能源行业热成型设备项目组，相继开发电池侧板、水冷板热压膜压合设备、CCS热压成型设备、CCS热铆焊接设备，及定制型CCS的自动化生产线，是宁德时代、安博新能源、壹连科技、中航光电、驭能、安费诺等企业的重要设备供应商。
