当环境温度升高时， 电芯内各种化学反应速度加快， 电池的自放电会加大。 图1-6为Ni/MH电池荷电保持能力随温度的变化趋势。

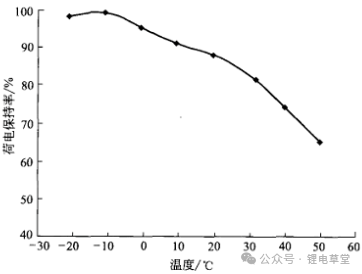

图1-6为Ni/MH电池荷电保持能力随温度的变化趋势
高温条件下储存， 容量损失最大； 低温条件下储存， 容量损失最小， 这主要是因为电动汽车电池在储存过程中， 经高温储存后， 负极活性物质的稀土元素在强碱液中不稳定， 发生腐蚀生成了M(OH) n, 如合金粉表面生成了氧化膜。 在高温情况下NiOOH的分解也加快。
这些加速了电池高温储存条件下的自放电和容量损失。 锂离子电池也存在相同的情况。 为了避免在贮存时电极发生钝化或腐蚀， 使电池性能降低， 一般电池在贮存时需要荷一定的电量， 并且对贮存环境温度有一定限制。
二、温度对 SOC的影响
表1-1给出了在同样的充放电条件下， 电池SOC差异与电池温差之间的关系。
表1-1 电池温度与电池SOC的差异
如果电池组内温度分布不均匀， 将会导致充电效率不一样， 而且由于电池容量的差异， 一部分电池很容易产生过充电； 相应地， 在放电过程中， 这一部分电池容易过放； 在经过多次充放电循环后， 电池之间的性能差异越来越大， 易造成恶性循环。 电池性能下降， 表现在可充入的电量减少， 发热更严重， 减小其安全性和寿命。
声明：网站中发布的内容转载于网络，文章中如有涉及到广告信息请自行甄别。如有侵权请联系网站管理员，第一时间删除！发布者：马克，转转请注明出处：https://www.niedai.com/4363.html
